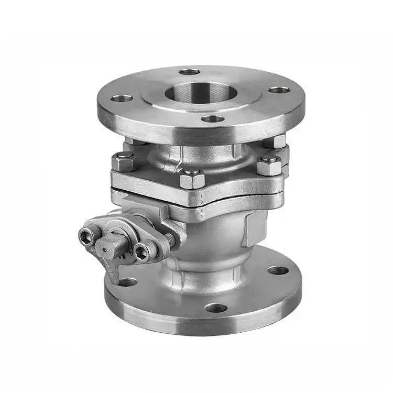

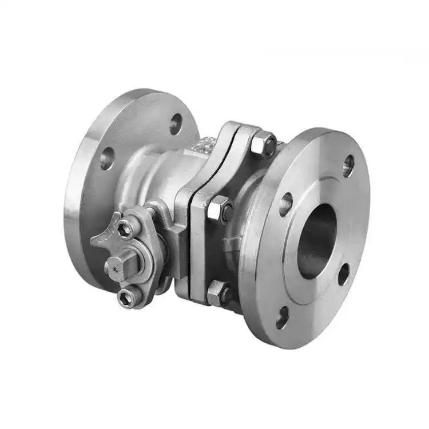

Amerika standart gardishli sharsimon valf

Ishlash printsipi

Media oqimi to'pni 90 ° aylantirish orqali boshqariladi.

Quvur bilan bir xil diametrli teshik to'pning markazida joylashgan. Tutqich yoki aktuator to'pni 90 ° ga aylantirganda, teshik quvur o'qi bilan tekislangunga qadar, vosita to'siqsiz erkin oqadi, vana to'liq ochiladi va oqim qarshiligi deyarli nolga teng. Teshik quvurga perpendikulyar bo'lgunga qadar to'p yana 90 ° aylantirilganda, qattiq sharsimon sirt o'tish joyini butunlay to'sib qo'yadi, vana yopiladi va ishonchli o'chirishga erishiladi.

Amerika standart gardishli balli klapan ikki tomonlama muhrlanish dizaynini qabul qiladi, bu esa ommaviy axborot vositalarining oqim yo'nalishini cheklashsiz istalgan yo'nalishdan kirishiga imkon beradi. Yumshoq qistirmalari (PTFE/PPL) nol oqishga erishadi, qattiq qistirmalari esa yuqori harorat va yuqori bosim uchun javob beradi. Vana poyasi yuqori bosim ostida xavfsizlik va ishonchlilikni ta'minlash uchun portlashga qarshi tuzilishga ega. Shenchi ASME standart gardishli shar klapanlari API 608 standartlariga muvofiq qat'iy ravishda ishlab chiqariladi, ular tez ishlash va qattiq muhrlanishni ta'minlaydi, bu ularni neft, kimyo va tabiiy gaz sanoatidagi ASME standart quvurlari uchun ideal o'chirish vanalariga aylantiradi.

Mahsulot parametrlari

Mahsulot nomi: Amerika standart gardishli sharsimon valf	texnik xususiyatlar: (1/8"-4") DN6-DN100
Nominal bosim: PN16	Korpus materiali: WCB, SUS304 (CF8), SUS316L (CF3M) Korpus materiali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Qo'llaniladigan harorat: -20 ℃ ~ + 150 ℃ (normal), +350 ℃ gacha (yuqori harorat), -196 ℃ gacha (past harorat)
Ichki metall material: WCB, SUS304 (CF8), SUS316L (CF3M)	O'rtacha harorat: Yuqori harorat, past harorat, o'rtacha harorat, normal harorat
Ishlash usuli: Manua	Muhrlar: EPDM, PPL
Ulanish usuli: gardishli ulanish	Ilovalar: Suv, havo, gaz, neft, suyuqliklar va boshqalar.
Kelib chiqishi: XitoyOrigin: ChinaOrigin: ChinaOrigin: Xitoy	Namuna: Namunalar mavjud

Asosiy tuzilma va dizaynning diqqatga sazovor joylari

Shenchining yuqori sifatli Amerika standart gardishli sharsimon klapanlari vana tanasi, shar, ildiz va o'rindiq muhrlarini o'z ichiga olgan asosiy tuzilishga ega. To'p suzuvchi to'p dizayni (DN50 va undan past) yoki sobit to'p dizayni (DN50 va undan yuqori) bo'lishi mumkin. To'pning teshigi quvurning ichki diametriga to'g'ri keladi, natijada to'liq ochilganda oqim qarshiligi nolga yaqin bo'ladi. Poyaning puflanishiga qarshi tuzilmasi poyaning yuqori bosim ostida uchib ketishini oldini oladi. Antistatik qurilma to'p va dastani o'rtasida o'tkazuvchanlikni ta'minlaydi va statik elektr to'planishining oldini oladi. Mavjud kotirovkalarga ega ASME gardish balli klapanlari uchun Shenchi mijozlar uchun aniq model tanlash va byudjetni hisoblashni osonlashtirish uchun batafsil texnik parametrlar jadvallarini taqdim etadi.
