L tipidagi Pagoda suv quvurlari ulagichi

Mahsulot turlari

L-Type Pagoda suv quvurlari konnektorlarining professional xitoylik ishlab chiqaruvchisi sifatida Shenchi ikkita asosiy mahsulot turini taklif qiladi:

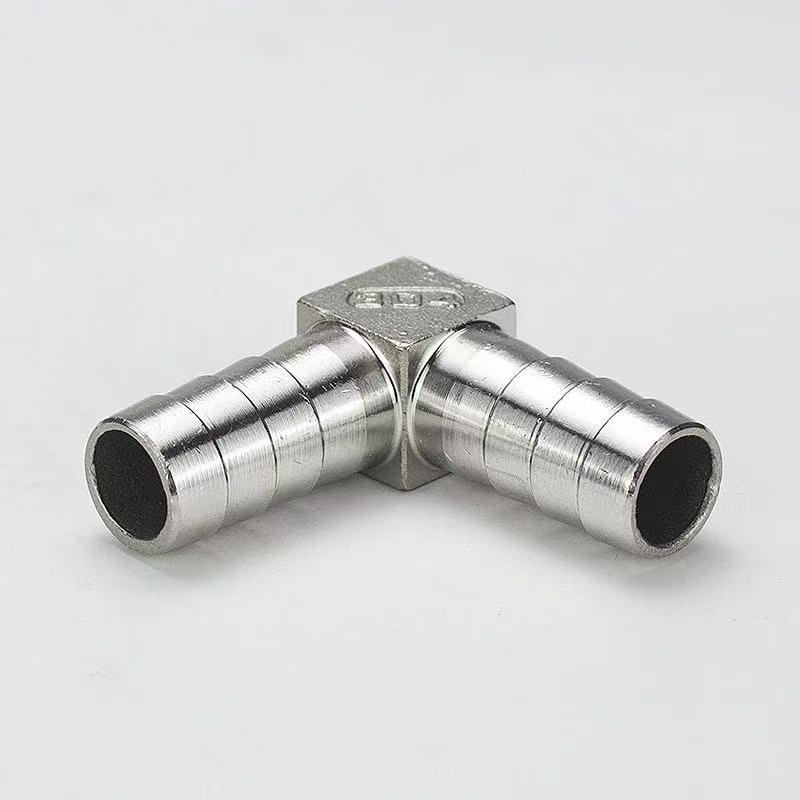

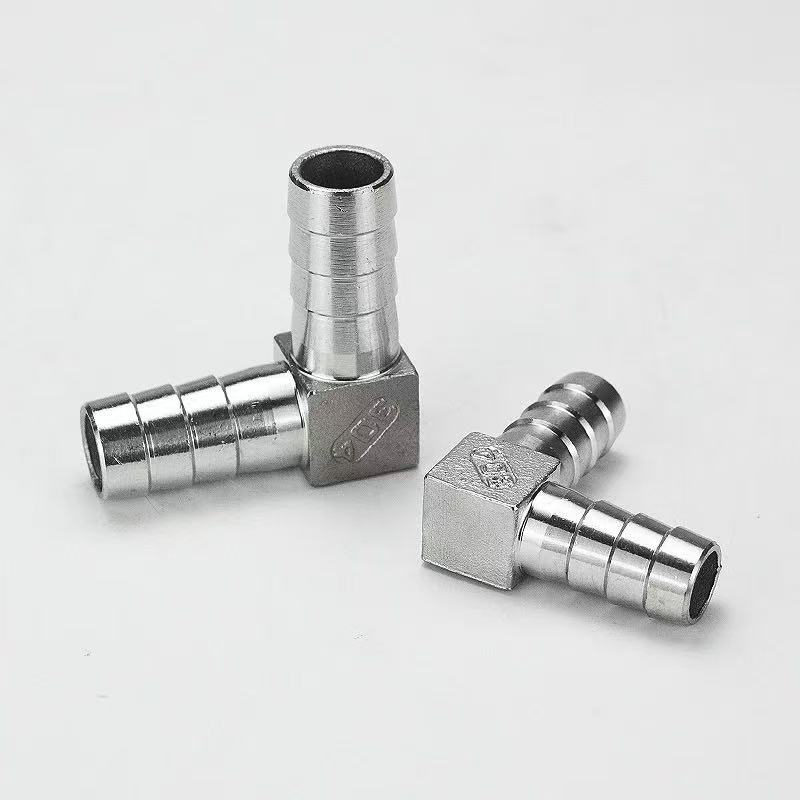

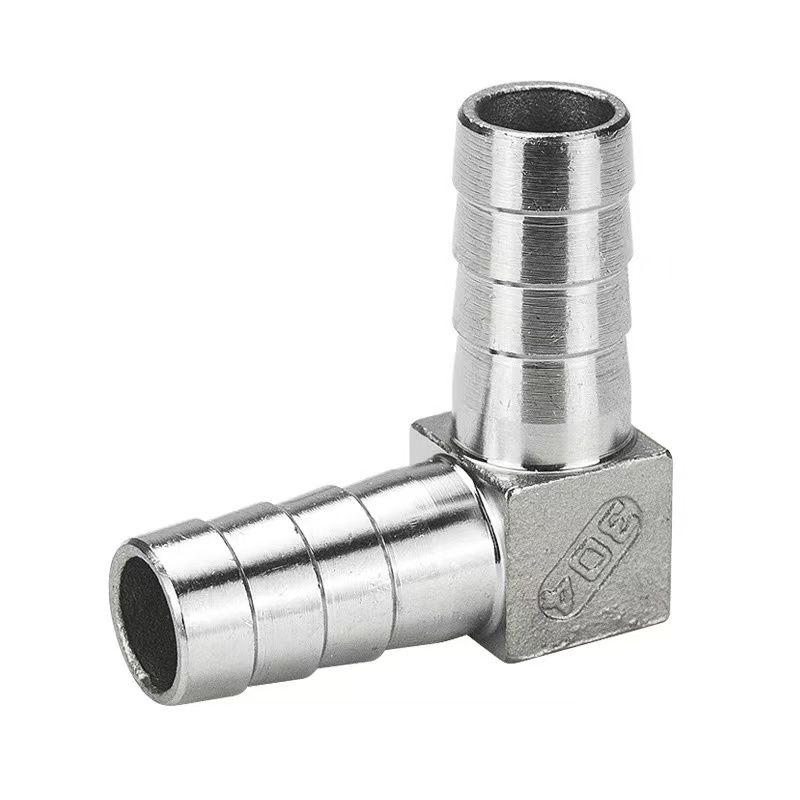

L-turi Pagoda suv quvuri ulagichi: Ikkala uchida ikkita moslashuvchan shlang o'rtasida 90 graduslik yo'nalishli ulanishni yaratish uchun mo'ljallangan tikanli pagoda tuzilishi mavjud.

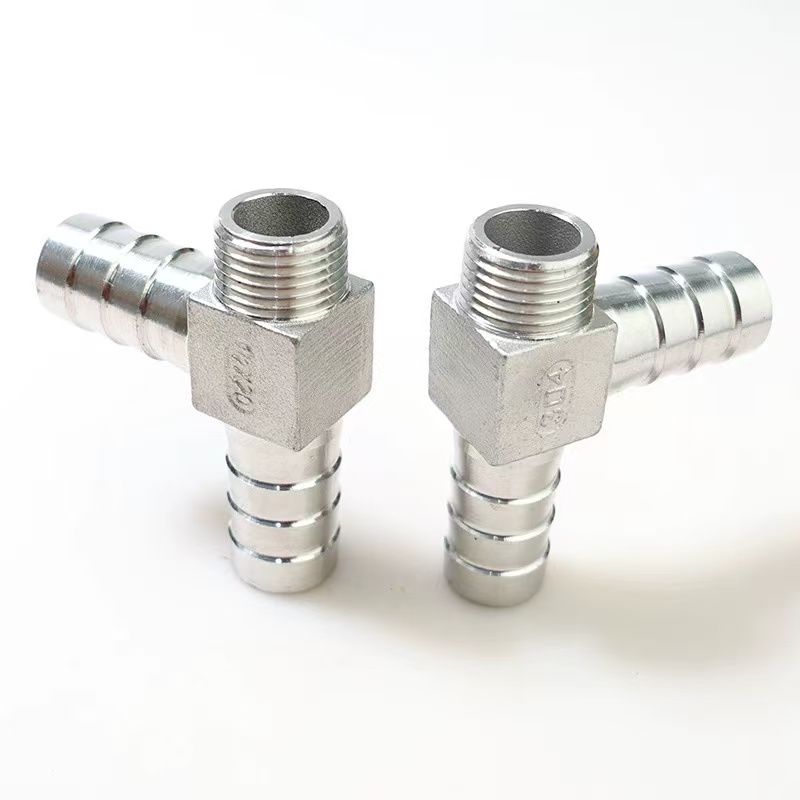

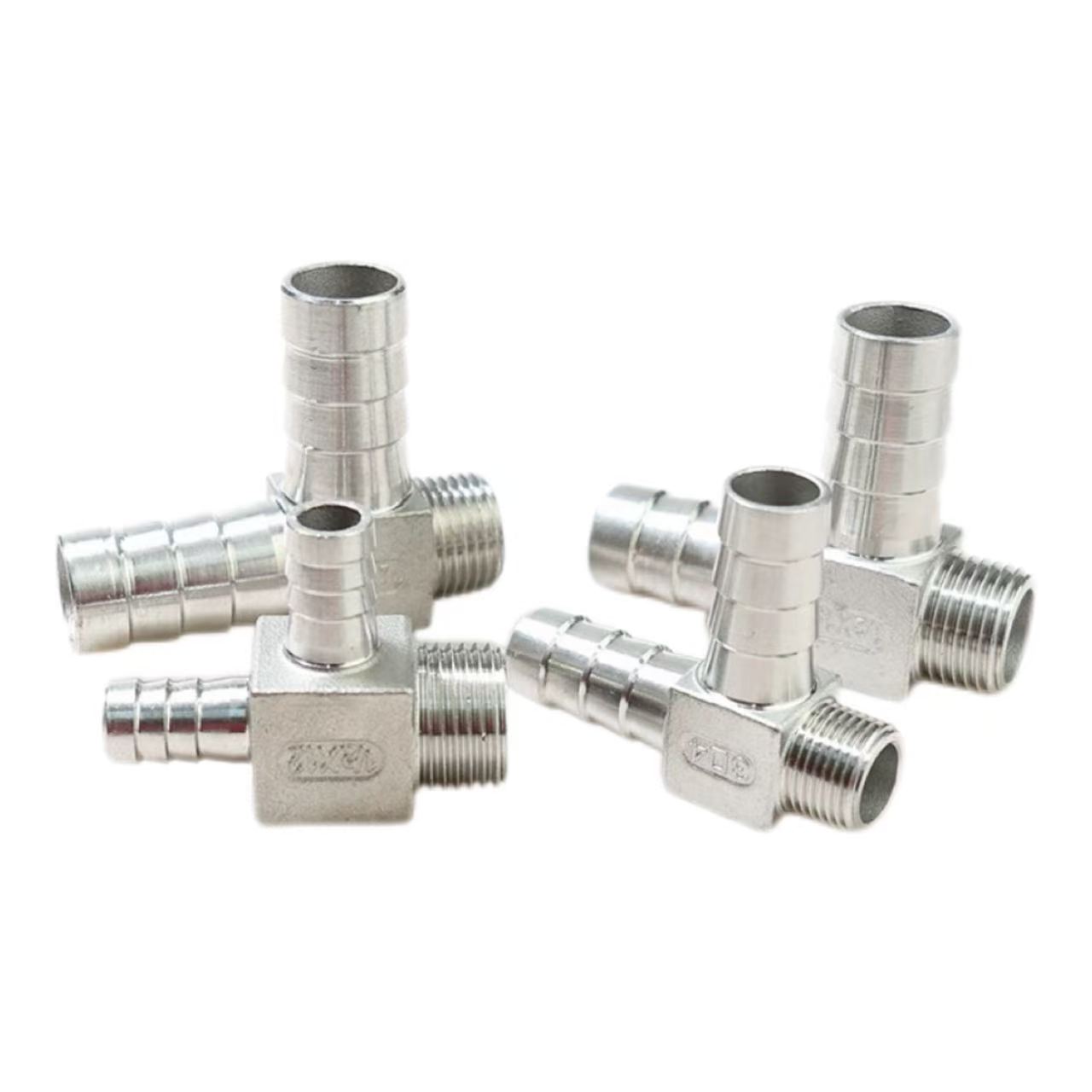

L tipidagi erkak tishli pagoda ulagichi: Bir uchida moslashuvchan shlangga ulanish uchun tikanli pagoda tuzilishi, ikkinchi uchida esa shlang va ichki (ayol) tishli portli uskuna o'rtasida 90 graduslik yo'nalishli ulanishni yaratish uchun mo'ljallangan tashqi (erkak) iplar mavjud.

Ikkala tur ham tikanli pagoda uchlari uchun bir xil xususiyatlarga ega 90 graduslik burchakli dizaynga ega. Ular turli xil materiallarda mavjud: 304 zanglamaydigan po'lat, 316L zanglamaydigan po'lat yoki guruch. Asosiy farq ulanish usulida yotadi: birinchisi shlangni to'g'ridan-to'g'ri ulashni osonlashtiradi, ikkinchisi esa shlang va uskunaning bir qismi o'rtasidagi o'tish aloqasini osonlashtiradi va shu bilan turli xil o'rnatish stsenariylariga mos keladigan moslashuvchan tanlov variantlarini taklif qiladi.

L tipidagi Pagoda suv quvuri ulagichi va L tipidagi erkak tishli Pagoda ulagichi o'rtasidagi farq nima?

Asosiy farq: Shenchi L-Type Pagoda suv quvurlari ulagichi ikkita tikanli interfeysga ega (ikkala uchi tikanli pagoda boshlari bo'lib, to'g'ridan-to'g'ri moslashuvchan shlanglarga ulanish uchun mo'ljallangan). L tipidagi erkak tishli pagoda ulagichining bir uchida tashqi ip, ikkinchi tomonida tikanli pagoda mavjud bo'lib, moslashuvchan shlangni qattiq quvur yoki vana tanasiga ichki iplar bilan ulash uchun mo'ljallangan. Shenchi’s yuqori samarali L-tipli Pagoda suv quvurlari konnektorlari guruch yoki 304/316L zanglamaydigan po'latdan yasalgan; ularning 90 graduslik to'g'ri burchakli tuzilishi quvurlarni qayta yo'naltirish uchun idealdir. Ikki tikanli konstruksiya qattiq va ishonchli ushlashni ta'minlaydi—ayniqsa, shlang qisqichlari bilan birlashtirilganda—ajralish va oqishning oldini olish uchun. Ushbu armatura bosimga, korroziyaga va qarishga mukammal qarshilik ko'rsatadi. 316L zanglamaydigan po'latdan yasalgan variant dengiz suvi yoki kimyoviy ishlov berish bilan bog'liq bo'lgan yuqori korroziy muhitlar uchun maxsus mos keladi. O'rnatish oson, bu armatura sanitariya-tesisat, pnevmatik tizimlar va sanoat suyuqlik ilovalaridagi past bosimli shlang ulanishlari uchun ideal bo'lib, ajoyib barqarorlik va chidamlilikni ta'minlaydi.

Mahsulot spetsifikatsiyalari

O'rnatish bo'yicha ko'rsatmalar

Milliy standartlarga muvofiq ishlab chiqarilgan Shenchi brendi L-Type Pagoda suv quvurlari konnektorini o'rnatish oson. Quyidagi amallarni bajarish ishonchli ulanishni ta'minlaydi:

1-qadam: Shlangi kesish

Shlangning uchini to'rtburchak va tekis qilib kesish uchun maxsus shlang kesgichdan foydalaning, burchakli kesmalar yoki burmalarga yo'l qo'ymaslik, pagoda tikanlariga mukammal mos kelishini ta'minlash. To'qilgan yoki mustahkamlangan shlanglar uchun qirralarning muhrlanishi va parchalanishning oldini olish uchun issiq kesish usulini qo'llash tavsiya etiladi.

2-qadam: Pagoda End ulanishi

Shlangni vertikal ravishda pagoda uchiga shlang yuzi pagoda moslamasining tagiga tegmaguncha joylashtiring. Pagoda tikanlari pog'onali dizaynga ega bo'lib, shlang kiritilgandan so'ng bir nechta muhrlangan halqalarni hosil qiladi. Yuqori bosimli ilovalar uchun ulanishni zanglamaydigan po'latdan shlang qisqichi yoki kamon qisqichi yordamida mahkamlang; qisqich ikkinchi va uchinchi pagoda tikanlari orasiga joylashtirilishi kerak.

3-qadam: tishli uchi ulanishi

Tishli uchi uchun uning xususiyatlariga ko'ra tegishli muhrlash usulini tanlang: G-iplari (parallel quvur iplari) muhrlash uchun kauchuk yoki mis qistirmani talab qiladi; NPT yoki R-yivlar (konusli quvur iplari) mahkamlashdan oldin PTFE ipli muhr lentasini 3-5 marta o'rashni talab qiladi. Qattiqlashganda, momentni shlangni ulash nuqtasiga o'tkazmaslik uchun fittingning olti burchakli tanasiga kalitni qo'llang.

4-qadam: Bosim sinovi

O'rnatish tugagandan so'ng, tizimning ish bosimining 1,5 barobarida statik bosim sinovini o'tkazing. Agar ushbu bosimni 3 daqiqa ushlab turgandan keyin hech qanday qochqinlar kuzatilmasa, yig'ish foydalanishga tayyor. Ushbu seriyadagi mos keladigan L tipidagi erkak tishli Pagoda ulagichini o'rnatish tartibi bir xil - faqat ip turida farqlanadi - bu maxsus interfeys talablari asosida moslashuvchan tanlash imkonini beradi.

Ilova maydonlari

1. Suvni tozalash uskunalari

L tipidagi Pagoda suv quvurlari ulagichi suv tozalash moslamalari, suv yumshatgichlari va RO (teskari osmos) tizimlarida PE va PU quvurlari o'rtasida 90 graduslik yo'nalishli ulanishlar uchun mo'ljallangan. 316L zanglamaydigan po'latdan ishlab chiqarilganda, u oziq-ovqat darajasidagi sanitariya talablariga javob beradi. Uskuna interfeysi ichki (ayol) ipga ega bo'lgan ilovalar uchun bir xil seriyadagi qo'shimcha L tipidagi erkak tishli pagoda ulagichi mavjud.

2. Pnevmatik avtomatlashtirish tizimlari

Havo kompressorlarida, pnevmatik valf manifoldlarida va avtomatlashtirilgan yig'ish liniyalarida pnevmatik quvurlarni yo'naltirish uchun ishlatiladi. Uning L shaklidagi tuzilishi jihozning ichki maydonini tejaydi, tez ulanadigan kolletlar bilan mosligi esa tez yig'ish, demontaj qilish va texnik xizmat ko'rsatishni osonlashtiradi.

3. Santexnika va maishiy texnika

Aqlli hojatxonalar, idishlarni yuvish mashinalari, kir yuvish mashinalari va shunga o'xshash jihozlar uchun suv kirish shlanglarini ulaydi. Guruchdan qurilgan bo'lsa, L tipidagi Pagoda suv quvurlari ulagichi ajoyib issiqlik o'tkazuvchanligini ta'minlaydi, bu uni issiq suv quvurlari uchun mos qiladi. L tipidagi erkak tishli pagoda ulagichi import qilingan uskunalarda mavjud bo'lgan kengroq interfeys standartlarini joylashtirish uchun mo'ljallangan.

4. Sanoat sovutish va moylash tizimlari

Mashina asboblarini sovutish liniyalari va gidravlik moylash tizimlarida qo'llaniladi. Zanglamaydigan po'latdan yasalgan konstruktsiya yuqori korroziyaga chidamliligini ta'minlaydi, bu yog 'tumanlari, kesish suyuqliklari va shunga o'xshash murakkab ish sharoitlarini o'z ichiga olgan talabchan muhitda ishonchli ishlash imkonini beradi.
