Quvurlarni ulash bo'yicha qo'llanma

Bizning zamonaviy dunyomizga suv, gaz va boshqaruvni etkazib beradigan keng quvur tarmog'ida e'tibor ko'pincha quvurlarning o'ziga yoki oqimni boshqaradigan vanalarga tushadi. Shunga qaramay, murakkab, funktsional va ishonchli tizimlarning haqiqiy yordamchilari kamtarinlardirquvur qismlari. Ushbu muhim komponentlar quvurning tekis uzunliklarini maqsadli sxemalarga aylantiradigan ulagichlar, rejissyorlar va adapterlardir. Ularning turlarini, funktsiyalarini va tanlash mezonlarini tushunish har qanday muvaffaqiyatli suyuqlik yoki gaz bilan ishlash loyihasining asosidir.

Asosiy funktsiyalar: shunchaki ulanishdan ko'ra ko'proq

Fittinglar oddiy ulanishdan tashqari bir nechta muhim maqsadlarga xizmat qiladi:

*   Yoʻnalishni oʻzgartirish: Tirsaklar (odatda 45° yoki 90°) quvurlarni toʻsiqlar atrofida yoki kontur konturlari boʻylab yoʻnaltiradi.

*   Oqim boʻlimi yoki kombinatsiyasi: Tees va xochlar bitta oqimni bir nechta shoxlarga ajratadi yoki bir nechta oqimlarni bittaga birlashtiradi.

*   Hajmi moslashuvi: Reduktorlar va vtulkalar turli diametrli quvurlarni muammosiz birlashtiradi.

*   Chiziqni kengaytirish: Muftalar bir xil o'lchamdagi ikkita quvurni tekis yo'nalishda birlashtiradi.

*   Port yaratish: Nipellar va egarlar musluklar, oʻlchagichlar yoki yordamchi liniyalar uchun kirish nuqtalarini taʼminlaydi.

*   Tugatish: Qopqoqlar va vilkalar quvur uchini doimiy yoki vaqtinchalik muhrlab turadi.

Asosiy atributlar: material, ulanish va dizayn

To'g'ri moslamani tanlash uchta asosiy xususiyatga bog'liq:

1.  Material: Fitting quvur materialiga ham, u olib yuradigan vositaga ham (suyuqlik/gaz) mos kelishi kerak.

   *   Mis va guruch: ichimlik suvi, isitish va ba'zi gaz ilovalari uchun juda yaxshi. Korroziyaga chidamli va lehim yoki press-fit orqali o'rnatish oson.

   *   Karbonli po'lat va zanglamaydigan po'lat: sanoat, yuqori bosim va yuqori haroratli ilovalar uchun standart (bug ', moy, kimyoviy moddalar). Yuqori kuch beradi. Zanglamaydigan po'lat korroziyaga chidamliligini ta'minlaydi.

   *   PVX, CPVC va PEX: zamonaviy sanitariya-tesisat, sug'orish va past bosimli kimyoviy liniyalarda ustunlik qiladi. Yengil, korroziyaga chidamli va ko'pincha hal qiluvchi payvandlash (PVX) yoki press / burish (PEX) ulanishlaridan foydalaning.

   *   Egiluvchan temir: Tishli konfiguratsiyalardagi mustahkamligi bilan mashhur, ogʻir yuk koʻtaruvchi gaz va gidravlik liniyalarda keng qoʻllaniladi.

2.  Ulanish usuli: Bu fitting quvur bilan qanday bog‘lanishini belgilaydi.

   *   Tishli (vidalangan): konusli (NPT) iplar yordamida klassik, ko'p qirrali usul. Ta'mirlashni talab qiladigan og'ir tizimlar, dala modifikatsiyalari va qismlarga ajratish kerak bo'lgan mustahkam ulanishlar uchun ideal. Oqish o'tkazmaydigan birikma uchun plomba moddasini talab qiladi.

   *   Lehimlangan/lehimlangan (rozetkali payvandlash): asosan mis va po'lat uchun. Fitting rozetkasi va quvur orasidagi bo'shliqqa to'ldiruvchi metallni eritib, doimiy, silliq va juda ishonchli birikma hosil qiladi. Yuqori yaxlit sanitariya-tesisat va muhim texnologik liniyalar uchun zarur.

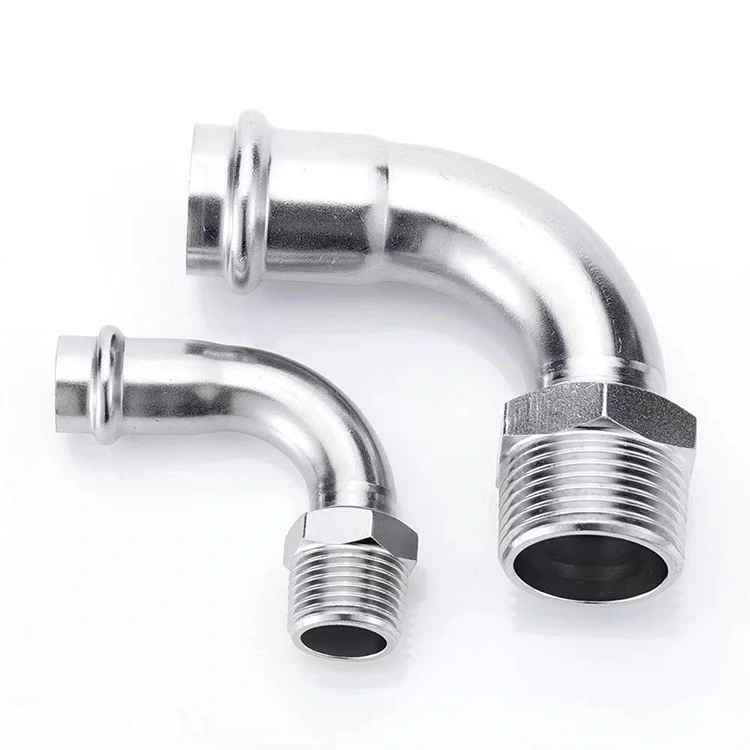

   *   Press-Fit: Ichki O-ringli fittingni quvurga burish uchun maxsus asboblar yordamida zamonaviy usul. Issiqlik va iplarsiz tez, toza va yuqori ishonchli ulanishni taklif qiladi. Tijorat sanitariya-tesisat va gidrotexnika tizimlarida tezkor qabul qilish.

   *   Push-to-Connect: Vaqtinchalik yoki foydalanish mumkin bo'lgan liniyalarni o'rnatishning eng oddiy usuli (masalan, siqilgan havo, asboblar). Collet va O-ring mexanizmi asbobsiz ulanish va bo'shatish imkonini beradi.

   *   Solventli payvandlash: Plastik (PVX/CPVC) tizimlari uchun ishlatiladi. Kimyoviy erituvchi eritib, quvur va moslamani bitta monolit bo'lakka birlashtiradi.

3.  Bosim darajasi va standartlar:Quvur qismlarimaxsus bosim sinflari uchun ishlab chiqariladi (masalan, Jadval 40, 80, Sinf 150, 300) va sanoat standartlariga (ASTM, ASME, EN) javob berishi kerak. Tizimning maksimal ish bosimiga teng yoki undan yuqori bosim darajasiga ega bo'lgan armatura tanlash xavfsizlik nuqtai nazaridan muhokama qilinmaydi.

Tanlash bo'yicha qo'llanma: Fittingni vazifaga moslashtirish

Mantiqiy tanlash jarayoni tizimning yaxlitligini ta'minlaydi:

1.  Xizmatni aniqlang: qanday suyuqlik yoki gaz? Qanday harorat va bosimda? Bu korroziymi? (masalan, issiq ichimlik suvi, 80°C, 6 bar).

2.  Quvur materialini tanlang: Xizmat shartlari va byudjetga (masalan, mis) qarab.

3.  Ulanish usulini tanlang: unumdorlik, o‘rnatish mahorati va kelajakdagi kirish ehtiyojlarini muvozanatlashtiring (masalan, tezlik va ishonchlilik uchun Fit tugmasini bosing).

4.  Fitting turi va hajmini belgilang: Kerakli funksiyani aniqlang (masalan, 90° tirsak, 22mm x 22mm).

5.  Mosligini tekshiring: Oʻrnatish materiali, muhrlash usuli va bosim darajasi tanlangan quvur va tizim parametrlariga toʻliq mos kelishiga ishonch hosil qiling.

Xulosa: Tizim yaxlitligi asosi

Quvur armaturalari quvur tizimlari tilida muhim tinish belgilaridir. Ularni to'g'ri tanlash va o'rnatish tizimning uzoq umr ko'rishi, xavfsizligi va samaradorligining asosini tashkil qiladi. Ular ko'zdan uzoqda ishlashi mumkin bo'lsa-da, yuqori sifatli, mos armaturani belgilash muhandis, pudratchi yoki montajchi qabul qilishi mumkin bo'lgan eng ta'sirli qarorlardan biridir. Suyuqlik dinamikasining murakkab raqsida bu komponentlar jim va qat'iy sheriklar bo'lib, hamma narsa mo'ljallangan tarzda oqishini ta'minlaydi.
