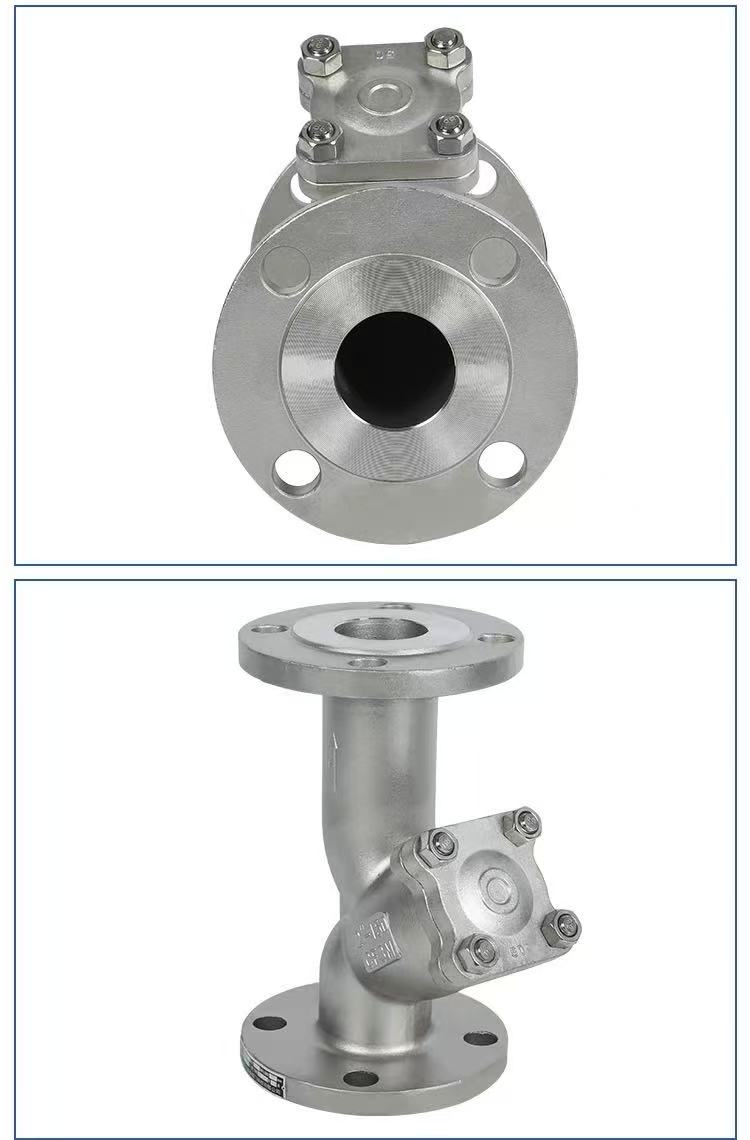

Amerika standart gardishli Y tipidagi filtr

Ishlash printsipi

Shenchi zavodining o'rnatilgan Amerika standart Flanjli Y-tipli filtri filtr ekranini ushlab turish printsipi asosida ishlaydi. Muhit kirish qismidan korpusga kiradi va Y shaklidagi strukturaning ichidagi filtr ekrani orqali oqadi. Qattiq aralashmalar filtr ekrani ichida bloklanadi, toza muhit esa chiqish uchidan o'tadi va chiqadi. Filtrni ekranining umumiy maydoni quvurning tasavvurlar maydonidan 3-4 barobar ko'p bo'lib, past qarshilik va tez oqimga olib keladi. Suvni to'kish uchun pastki vilkani burang yoki gardish qopqog'ini echib oling, filtr ekranini chiqarib oling, tozalang va keyin uni qayta o'rnating. Asosiy korpus WCB, SUS304 (CF8) yoki SUS316L (CF3M) materiallaridan integratsiyalashgan quyish jarayonidan foydalangan holda ishlab chiqariladi, bu esa choksiz korpus va ishonchli bosim qarshiligini ta'minlaydi. Shenchi mahsulotlari neft, kimyo va suvni tozalash sanoatida ishlatiladigan quvurlarda iflosliklarni filtrlash uchun javob beradi.

Mahsulot parametrlari

Mahsulot nomi: Amerika standart gardishli Y tipidagi filtr	Texnik xususiyatlari: (1/8"-4") DN6-DN100Xususiyatlar: (1/8"-4") DN6-DN100
Nominal bosim: PN16	Korpus materiali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Qo'llaniladigan harorat: -20 ℃ ~ + 150 ℃ (normal), +350 ℃ gacha (yuqori harorat turi), -196 ℃ gacha (past harorat turi)
Ichki metall material: WCB, SUS304 (CF8), SUS316L (CF3M)	O'rtacha harorat: Yuqori harorat, past harorat, o'rtacha harorat, normal harorat
Ishlash usuli: qo'lda	Muhrlar: EPDM, PPL
ulanish usuli: gardishli ulanish	Ilovalar: Suv, havo, gaz, neft, suyuqliklar va boshqalar.
Kelib chiqishi: Xitoy	Namuna: Namunalar mavjud

O'rnatishning asosiy nuqtalari

Yo'nalishni tasdiqlash, gardishning hizalanishi va tortilishi, quvur liniyasini qo'llab-quvvatlash va himoya qilish.

Shenchi American Standard Flange Y-tipli Filtrlarni o'rnatishda uchta asosiy nuqtaga e'tibor bering: Birinchidan, oqim yo'nalishini tasdiqlang. Vana korpusidagi strelka o'rta oqim yo'nalishiga to'g'ri kelishi kerak va filtr ekrani nopoklikning joylashishini osonlashtirish uchun pastga qarab o'rnatilishi kerak. Ikkinchidan, gardishning hizalanishi va tortilishini ta'minlang. Flanj yuzlari parallel va konsentrik bo'lishi kerak, qistirma markazlashtirilgan bo'lishi kerak va qobiq deformatsiyasini oldini olish uchun murvatlarni diagonal ravishda bosqichma-bosqich torting. Uchinchidan, quvur liniyasini qo'llab-quvvatlash va filtrdan oldingi himoyani ta'minlash. Filtr quvur liniyasining og'irligini ko'tarmasligi kerak; katta zarralarni olib tashlash uchun o'rnatishdan oldin quvur liniyasini tozalash kerak. Shenchi batafsil o'rnatish yo'riqnomalarini taqdim etadi, ODM / OEM moslashuvini qo'llab-quvvatlaydi va filtrning uzoq muddatli barqaror ishlashini ta'minlash uchun filtr mash o'lchami kerak bo'lganda sozlanishi mumkin.

Samarali filtrlangan moddalar

Shenchi ASME standart gardishli Y-tipli filtrlar, birinchi navbatda, quvur liniyasi muhitida qattiq to'xtatilgan moddalarni filtrlaydi. Bunga quyidagilar kiradi: payvandlash shlaklari, temir parchalari va quvurlarni payvandlashda zang qoldiqlari; qum, tuproq, kanop tolalari va qurilishdan qolgan plomba qoldiqlari; ommaviy axborot vositalarining o'zi olib yuradigan zarrachalar, kristallar va cho'kindi moddalar; quvur liniyasining eskirgan va tozalangan ichki devoridan zang shkalasi va shkalasi bo'laklari; va moylash moyidagi metall talaşlari va boshqa aralashmalar. Filtrlash aniqligi muhitning kerakli tozaligiga qarab 50-300 meshdan tanlanishi mumkin. Xitoyda ishlab chiqarilgan ASME standart gardishli Y-tipli filtrlar WCB, SUS304 va SUS316L materiallaridan tayyorlangan bo'lib, korroziyaga chidamlilik va turli xil muhitlarga moslashishni ta'minlaydi.

Filtrlash uchun mos bo'lmagan moddalar

Shenchi ASME B gardishli Y tipidagi filtrlar quyidagi moddalarni filtrlash uchun mos kelmaydi: muhitda erigan kimyoviy moddalar (masalan, sho'r suvdagi tuzlar, eritmalardagi kislotalar va ishqorlar); neft-suv emulsiyalari; yopishqoq pastalar yoki kolloidlar; tolali yumshoq aralashmalar (filtr ekraniga kirib borishi yoki o'ralishi mumkin); va gazsimon muhitda gazsimon ifloslantiruvchi moddalar. Ushbu ommaviy axborot vositalari uchun boshqa turdagi filtrlarni tanlash kerak. ASME B gardishli Y tipidagi filtrlarni sotishda Shenchi noto'g'ri tanlovni oldini olish uchun mijoz bilan media xususiyatlarini tasdiqlaydi. Narxlar ro'yxatiga ega ASME B gardishli Y tipidagi filtrlar batafsil tanlash ko'rsatmalarini o'z ichiga oladi.
