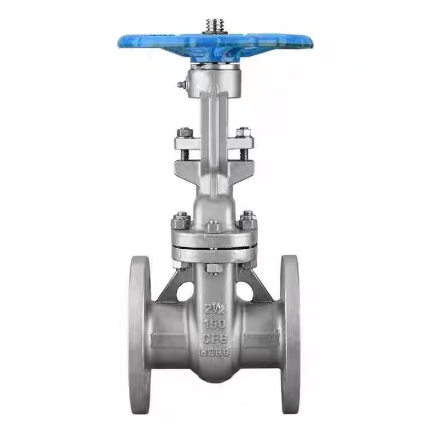

Amerika standarti ko'tarilgan poyasi gardishli shlyuzli vana

ASME ko'tarilgan ildiz gardishli eshik vanasining ishlash printsipi

Operator qo'l g'ildiragini aylantirganda, qo'l g'ildiragi aylanish uchun klapan dastagini boshqaradi. Vana poyasining yuqori uchidagi trapezoidal ip valf novdasi gayka bilan birlashib, aylanish harakatini eksenel chiziqli harakatga aylantiradi. Vana poyasi va eshigi bir-biriga ulanganligi sababli, valf poyasi eshikni birga ko'tarilishi yoki tushishiga olib keladi.

Valfni ochish uchun qo'l g'ildiragini soat miliga teskari burang. Vana poyasi darvozani chiziqli harakatda yuqoriga qarab harakatga keltiradi, bu esa eshikni valf o'rindig'idan ajratishga olib keladi. Darvoza valfning nominal diametrining ikki barobariga teng balandlikka ko'tarilganda, suyuqlik o'tishi butunlay to'siqsiz bo'ladi va vana to'liq ochiq holatda bo'ladi. Ish paytida, qo'l g'ildiragi odatda uni boshqa burish mumkin bo'lmagan holatga aylantiriladi va keyin to'liq ochiq holatga erishish uchun yarim burilish bir burilishga qaytariladi, bu esa haroratning o'zgarishi tufayli valf pog'onasining qulflanishiga yo'l qo'ymaydi.

Valfni yopish uchun qo'l g'ildiragini soat yo'nalishi bo'yicha aylantiring. Vana poyasi darvozani chiziqli harakatda pastga qarab harakatga keltiradi, bu esa eshikni valf o'rindig'iga bosishga olib keladi. Qo'l g'ildiragi tomonidan qo'llaniladigan moment majburiy muhrlanish kuchini hosil qiladi va quvur liniyasidagi muhitning bosimi ham eshikni boshqa valf o'rindig'iga bosadi va o'z-o'zidan yopish effektini hosil qiladi. Ushbu ikki tomonlama harakat yopilganda nol oqishni ta'minlaydi.

Ko'tarilgan shlyuz klapanining asosiy xususiyati shundan iboratki, valf poyasi eshik bilan sinxron ravishda ko'tariladi va tushadi. Operatorlar valf qopqog'idan tashqariga cho'zilgan klapan uzunligini kuzatish orqali valfning ochiq/yopiq holatini vizual tarzda aniqlashlari mumkin - novda qancha uzun bo'lsa, vana kengroq ochiq bo'ladi; novda to'liq tortilganda, valf yopiladi.

Shuni ta'kidlash kerakki, ASME (Amerika standarti) ko'tarilgan stendli gardishli eshik klapanlari faqat to'liq ochiq yoki to'liq yopiq holatda ishlatilishi mumkin va ularni nazorat klapanlari sifatida ishlatib bo'lmaydi. Uzoq vaqt davomida qisman ochiq holatda qoldirilsa, yuqori tezlikda oqadigan vosita muhrlangan yuzalarni eroziya qiladi, bu esa darvoza va o'rindiqning aşınmasına olib keladi va natijada valfning oqishiga olib keladi. Bundan tashqari, vosita har ikki yo'nalishda eshik klapanining har ikki tomonidan oqishi mumkin, bu esa o'rnatish vaqtida oqim yo'nalishini hisobga olish zaruratini yo'q qiladi va saytni joylashtirishni osonlashtiradi.

Mahsulot parametrlari

Yuqori harorat va yuqori bosimga qarshilik

Shenchi ASME standart ko'tarilgan shlyuzli gardishli eshik klapanlari ikkita asosiy ishlash afzalliklariga ega: yuqori haroratga chidamlilik va yuqori bosimga chidamlilik. WCB materiali 425 ℃ gacha bo'lgan haroratga bardosh bera oladi, zanglamaydigan po'latdan esa kengroq harorat oralig'i uchun javob beradi. 150-sinf bosim darajasi, ish bosimi xona haroratida 1,9MPa ga etadi, bu PN16 standartidan oshadi. Muhrlar yuqori haroratga chidamli PPL yoki suvga chidamli EPDM turlarida mavjud. Xitoyda ishlab chiqarilgan Shenchi yuqori harorat va yuqori bosim sharoitida uzoq muddatli barqaror ishlashni ta'minlab, xom ashyodan tayyor mahsulotgacha keng qamrovli sifat nazoratini amalga oshiradi.

150-sinf standartlaridan oshib ketadigan ishonchli yuqori bosimli ishlash

Shenchi'ning ASME B16.10 standarti ko'tarilgan stendli gardishli eshik valfi ishonchli yuqori bosimga chidamliligiga ega. Flanjli ulanish ASME B16.10 standartlariga mos keladi, bir tekis tortilgan murvatlar va qistirmalarda bir xil bosim taqsimoti. Sinf 150 ko'rsatkichi xona haroratida 1,9 MPa ish bosimini, o'lchangan bosim chegarasini ta'minlaydi. Vana korpusining devor qalinligi ASME standartlariga muvofiq ishlab chiqilgan bo'lib, xavfsizlikni oshirish uchun milliy standartlardan oshib ketadi. Shenchi chegirmali ASME standarti ko'tarilgan stendli gardish eshiklari klapanlarini taklif qiladi; ommaviy xaridlar chegirmalarga mos keladi va yuqori bosim sharoitida uzoq muddatli barqaror ishlashni ta'minlaydi.

To'g'ridan-to'g'ri zavod xaridlari va OEMni moslashtirishni qo'llab-quvvatlash

Shenchi, ASME (Amerika standarti) ko'tarilgan stendli gardish eshik klapanlari yetkazib beruvchisi sifatida namunalar tayyorlash xizmatlarini taklif qiladi. Biz chegirmali ASME ko'tarilgan flanesli eshik klapanlarini shaffof zavod narxlarida taklif qilamiz, bu esa vositachilarning belgilarini yo'q qiladi. Biz ODM va OEMni sozlashni qo'llab-quvvatlaymiz; materiallar, diametrlar, gardish standartlari va ishlash usullari sizning ehtiyojlaringizga moslashtirilishi mumkin. Bizning ASME ko'tarilgan stendli gardish eshikli klapanlarimiz oddiy tuzilishga va past texnik xarajatlarga ega. Xitoyda ishlab chiqarilgan Shenchi ASME ko'tarilgan stendli gardishli eshik klapanlari sifat jihatidan ishonchli va barqaror yetkazib berish muddatlariga ega. Global mijozlar batafsil texnik parametrlar va so'nggi imtiyozli kotirovkalar uchun Shenchi bilan bog'lanishlari mumkin.
