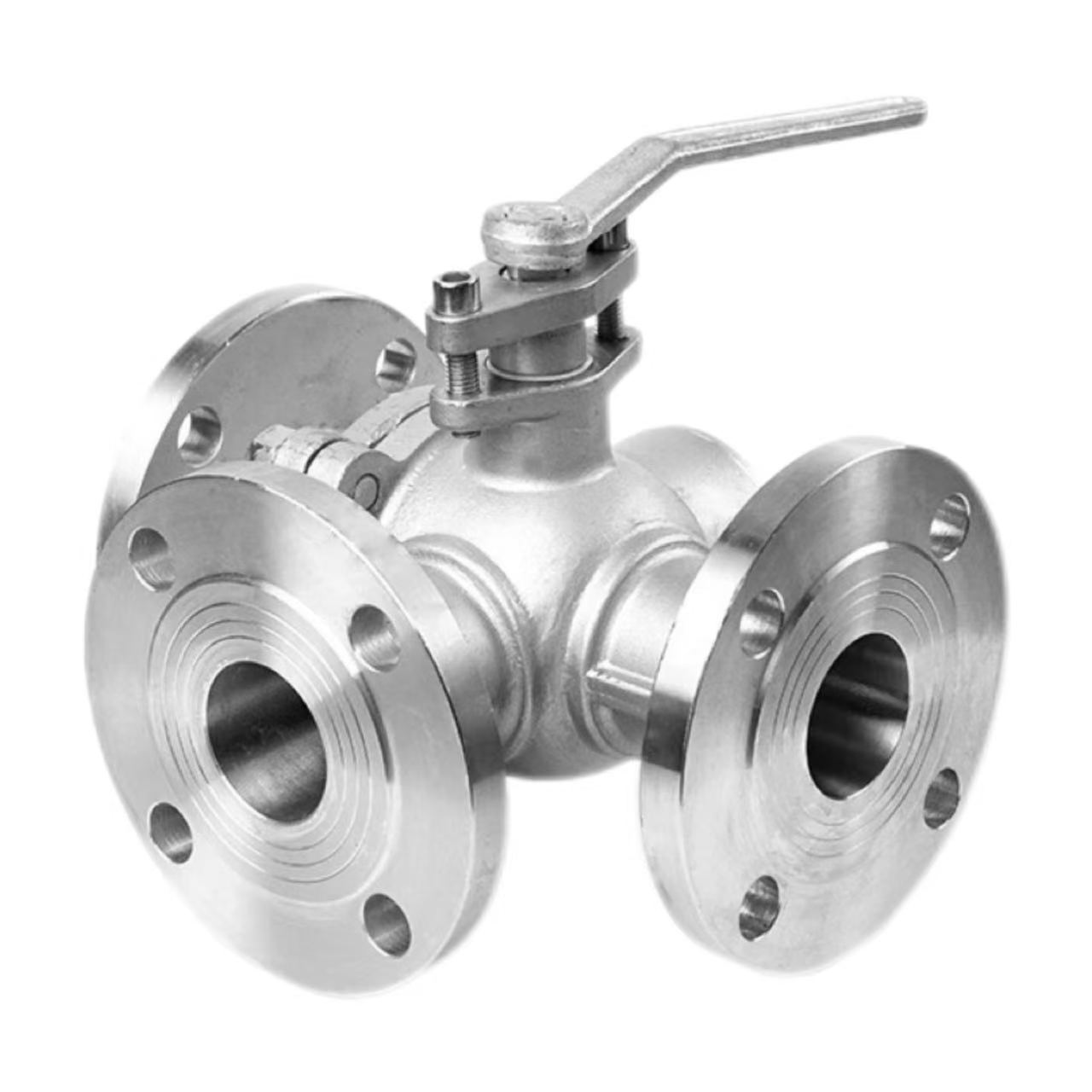

Uch tomonlama gardishli shar valfi

Ishlash printsipi

Shenchi zavodining korroziyaga chidamli uch tomonlama gardishli ball valfining ishlash printsipi to'pga kesilgan L shaklidagi yoki T shaklidagi kanallarga asoslangan. To'p vana tanasining markaziga joylashtiriladi va tutqich bilan aylantiriladi. To'p aylanganda, kanallar o'rta oqim yo'nalishini almashtirish, birlashtirish yoki bo'linishini amalga oshirib, turli valf portlari bilan tekislanadi yoki ofsetlanadi.

L shaklidagi to'p:

 90° aylanish muhitning kirish joyidan istalgan chiqish joyiga o'tish imkonini beradi, bu bitta kirish va ikkita chiqish yoki ikkita kirish va bitta chiqish bilan teskari stsenariylarga mos keladi, masalan, suyuqlikni ikkita reaktorga navbat bilan etkazib berish.

T shaklidagi to'p:

180 ° burilish barcha uchta portni bir vaqtning o'zida ulash yoki har qanday ikkita portni bir-biriga ulash imkonini beradi, ikkita muhitni aralashtirish va keyin chiqarish (birlashtirish) yoki bitta muhitni ikkita chiqishga (bo'lish) ajratish, masalan, konditsioner issiq va sovuq suv aralashtirish tizimlarida.

Mahsulot parametrlari:

Mahsulot nomi: Uch tomonlama flanesli vana	Texnik xususiyatlari: (1/8"-4") DN6-DN100
Nominal bosim: PN16	Korpus materiali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Qo'llaniladigan harorat: -20 ℃ ~ + 150 ℃ (standart), +350 ℃ gacha (yuqori harorat), -196 ℃ gacha (past harorat)
Ichki metall material: WCB, SUS304 (CF8), SUS316L (CF3M)	O'rtacha harorat: Yuqori harorat, past harorat, o'rtacha harorat, normal harorat
Ishlash usuli: qo'lda	Muhrlar: EPDM, PPL
Ulanish usuli: gardishli ulanish	Ilovalar: Suv, havo, gaz, neft, suyuqliklar va boshqalar.
Kelib chiqishi: Xitoy	Namuna: Namunalar mavjud

Flanjli ulanishning afzalliklari:

Shenchi 3 tomonlama flanesli klapanlar gardish ulanishlaridan foydalanadi. Tishli ulanishlar bilan solishtirganda, gardishli ulanishlar yuqori bosim qarshiligini ta'minlaydi; PN16 reytingi 1,6MPa bosimga barqaror bardosh bera oladi. Demontaj qulay bo'lib, quvurlarni muntazam tekshirish va texnik xizmat ko'rsatishni osonlashtiradi. Ishonchli muhrlanish ta'minlanadi; gardish qistirmalari va murvatlari oqish xavfini bartaraf etish uchun birgalikda ishlaydi. Katta diametrli quvurlar uchun javob beradi; tishli ulanishlar qiyin bo'lgan DN50 dan yuqori diametrlar uchun gardishlar standart tanlovdir. Xitoyning 3 tomonlama flanesli klapan ishlab chiqaruvchisi Shenchi global mijozlarning ehtiyojlarini qondiradigan ANSI, BS, DIN va JIS standartlariga mos keladigan gardishlarni taklif etadi.

O'rnatishning asosiy nuqtasi 1: Flanjni tekislash

Flanjni hizalash Shenchi uch tomonlama gardish balli valfini o'rnatishda gardish yuzlari hizalanishi kerak. Ikki gardish parallel va konsentrik bo'lishi kerak, og'ish gardish qistirmasining ruxsat etilgan oralig'idan oshmasligi kerak. Boltlarni majburan hizalash valf tanasining deformatsiyasiga olib keladi, bu to'pning aylanishiga va muhrlanish ishiga ta'sir qiladi. Hizalangandan so'ng, qistirma markazga joylashtirilishi kerak va uni o'zgartirmaslik kerak. Arzon narxdagi uch tomonlama gardishli ball valfi past sifatga teng kelmaydi; Shenchi mahsulotlari yuqori aniqlik va o'rnatishni osonlashtiradi. Korroziyaga chidamli uch tomonlama gardishli ball klapanlari standartlarga javob beradigan gardish sirtiga ega bo'lib, yanada ishonchli muhrlanishni ta'minlaydi.

Ikkinchi o'rnatish nuqtasi: murvatni mahkamlash

Flanj murvatlari diagonal ravishda bosqichma-bosqich tortilishi kerak. 180 ° diagonal ketma-ketlikni kuzatib, momentni 2-3 bosqichda asta-sekin qo'llang. Bir tomondan bir vaqtning o'zida tortmang, aks holda qistirmadagi notekis bosim oqish kanallarini yaratadi. Bolt momenti standart qiymatlarga mos kelishi kerak; haddan tashqari siqish gardish yoki murvatlarga zarar etkazadi, kam siqilish esa etarli darajada muhrlanishga olib keladi. Shenchi 3 tomonlama gardishli ball klapan zavodi o'rnatuvchilar uchun tavsiya etilgan moment jadvalini taqdim etadi. Ushbu o'rnatish nuqtalari vanalarning uzoq muddatli oqishsiz ishlashini ta'minlash uchun juda muhimdir; spetsifikatsiyalarga qat'iy rioya qiling.
