Qopqoqli tikonli armatura

Shenchi, ishonchli muhrlanishni ta'minlagan holda, shlanglarni uskunalar panellari orqali yo'naltirish uchun maxsus mo'ljallangan yuqori sifatli Bulkhead Tikanli armaturalarni taqdim etadi. Guruch, SUS304 va SUS316L zanglamaydigan po'latdan yasalgan bu armatura kuchli korroziyaga chidamliligini ta'minlaydi va keng ish sharoitlariga mos keladi.

Mahsulot tuzilishi

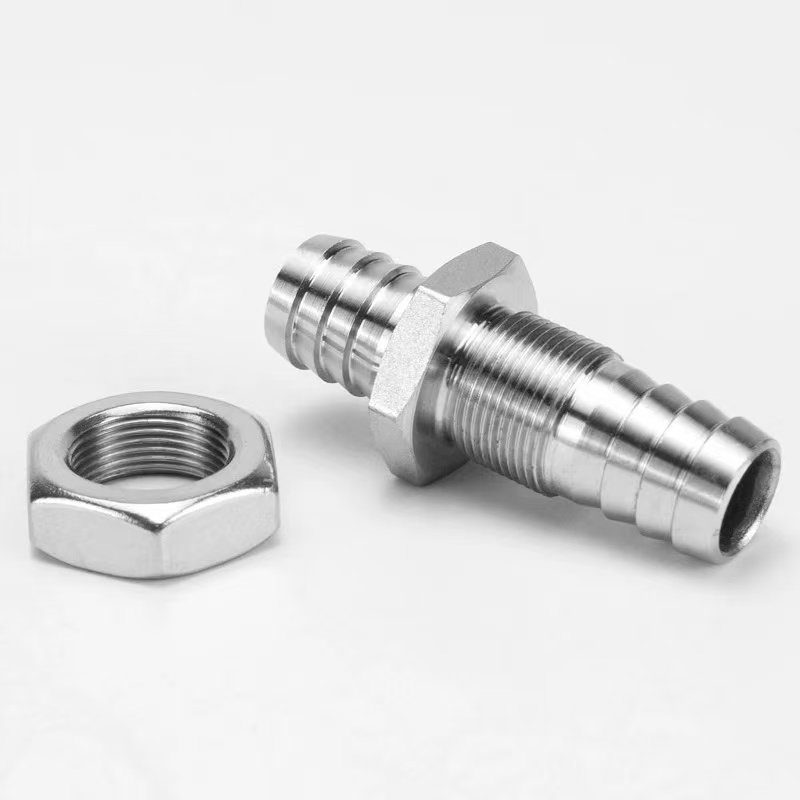

Bulkhead Tikanli Fittingning tuzilishi devorli iplar, qulflash gayka va tikonli shlang ulanishlarini o'z ichiga oladi. O'rnatish vaqtida faqat panel teshigi talab qilinadi; nonni mahkamlash mahkamlash va yopish jarayonini yakunlaydi.

Tikanli uchida shlang qisqichi bilan foydalanilganda ishonchli ulanishni ta'minlovchi sirpanchiq truba dizayni mavjud. Ushbu armatura boshqaruv kabinalarida, suv tozalash uskunalarida, tibbiy asboblarda va boshqa tegishli sohalarda keng qo'llaniladi.

Mahsulot spetsifikatsiyalari

Strukturaviy afzalliklar

Bulkhead tikanli armatura - shlanglarni uskuna panellari, korpuslari yoki to'siqlari orqali o'tkazish uchun maxsus mo'ljallangan quvur moslamasi. Uning asosiy konstruktsiyasi torli ipli qism, qulflash gayka, muhrlangan qistirma va tikonli shlang ulanishini o'z ichiga oladi. O'rnatish vaqtida panelda faqat mos keladigan diametrli teshik qilish kerak. Fittingning ip qismi teshikdan o'tkaziladi va gayka qarama-qarshi tomondan mahkamlash va yopish jarayonini yakunlash uchun tortiladi.

1. Boshqachalarni mahkamlash tuzilmasi:Ip qismi uzunligi umumiy panel qalinligiga moslashtirilgan. Qulflash gaykani mahkamlangandan so'ng, panel bilan qattiq fiksatsiya hosil qiladi, bu fitting tashqi tortish kuchlari ostida ham xavfsiz bo'lishini ta'minlaydi.

2. Tikanli shlang ulanishi:Panelning bir yoki ikkala tomonida shlangni kiritish va shlang qisqichi bilan muhrlangan aloqa hosil qilish uchun tikanli konusli tishlar mavjud. Tikanli uchi ikki tomonlama sirpanishga qarshi truba dizaynini qabul qiladi, bu oddiy armaturalarga qaraganda ancha yuqori tortishish qarshiligini ta'minlaydi.

3. Plomba tizimi:Panelning har ikki tomonida kauchuk qistirmalari yoki O-ringlar mavjud. Yong'oq mahkamlanganda, muhrlangan qistirma siqilib, panelning ochilishida suv o'tkazmaydigan va chang o'tkazmaydigan muhrlanishga erishadi, himoya darajasi IP65 yoki undan yuqori.

O'rnatish usuli

Shenchi-ning bardoshli bulkhead tikanli armaturalarini o'rnatish oson. Xavfsiz va yopiq ulanishga atigi olti bosqichda erishish mumkin:

1-qadam: Panel teshiklarini tayyorlash

Ip qismining tashqi diametri asosida panelda mos keladigan dumaloq teshik hosil qiling. Sızdırmazlık qistirmasini shikastlamaslik uchun teshik qirrasi silliq va burmalarsiz ekanligiga ishonch hosil qiling.

2-qadam: muhrlangan qistirmani o'rnating

O'rnatilgan EPDM sızdırmazlık qistirmasini tishli qismga siljiting, uni mahkamlagich tagiga bosing. Panelning har ikki tomonida muhrlash zarur bo'lsa, har bir tomonga bitta qistirmani joylashtiring.

3-qadam: Panel orqali kiriting

Ip qismini panelning bir tomonidagi teshikka soling, armatura tagligi panel bilan ularning orasidagi muhrlangan qistirma bilan aloqa qilishiga ishonch hosil qiling.

4-qadam: Qulflash gaykasini torting

Qulflash gaykani panelning qarama-qarshi tomonidan ip qismiga burab, asta-sekin kalit bilan torting. Tavsiya etilgan moment: guruch materiallari uchun 5-8 N·m va zanglamaydigan po'lat uchun 8-12 N·m. Siqish vaqtida fitting korpusini harakatsiz holatda saqlang.

5-qadam: Shlangni ulang

Tikan tashqi diametri shlangning ichki diametridan 0,5-1 mm kattaroq bo'lgan spetsifikatsiyani tanlang. Shlangni vertikal ravishda tikanli uchiga taglikka yetguncha joylashtiring. Yuqori bosimli ilovalar uchun zanglamaydigan po'latdan yasalgan shlang qisqichidan foydalaning va uni ikkinchi va uchinchi tikanlar orasiga mahkamlang.

6-qadam: muhrning yaxlitligini tekshirish

Ish bosimining 1,5 barobarida statik bosim sinovini o'tkazing. Agar uch daqiqa davomida oqish bo'lmasa, o'rnatish malakali hisoblanadi.
